超声波液位计工作原理是由超声波换能器（探头）发出高频脉冲声波，遇到被测物位（物料）表面被反射折回反射回波被换能器接收转换成电信号。声波的传播时间与声波的发出到物体表面的距离成正，声波传输距离S与声速C和声传输时间T的关系可用公式表示：S=C×T/2。
由于发射的超声波脉冲有一定的宽度，使得距离换能器较近的小段区域内的反射波与发射波重迭，无法识别，不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位计的型号有关。

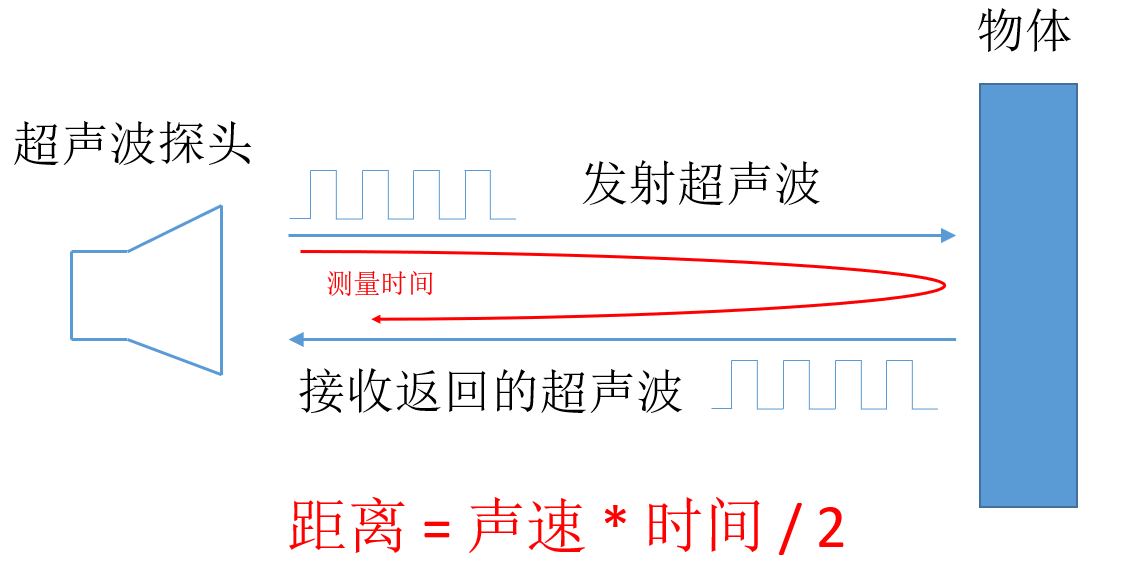

探头部分发射出超声波，超声波遇到与空气密度相差较大的介质会行成反射，反射波被探头部分再接收，探头到液（物）面的距离和超声波经过的时间成比例：
距离[m]=时间×声速/2[m]
声速的温度补偿公式：环境声速=331.5+0.6×温度
超声波液位计原理:发射超声波-遇到障碍物反射-接收超声波-计算时间
超声波在气体中的传播速度受气体温度所影响，因此物位计工作时需要检测气体温度，对声速进行补偿，以保证测量精度。

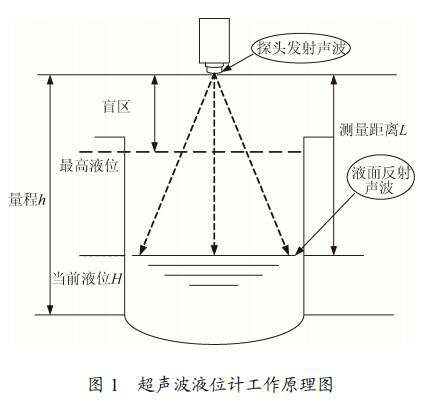

超声波液位计原理如图所示：

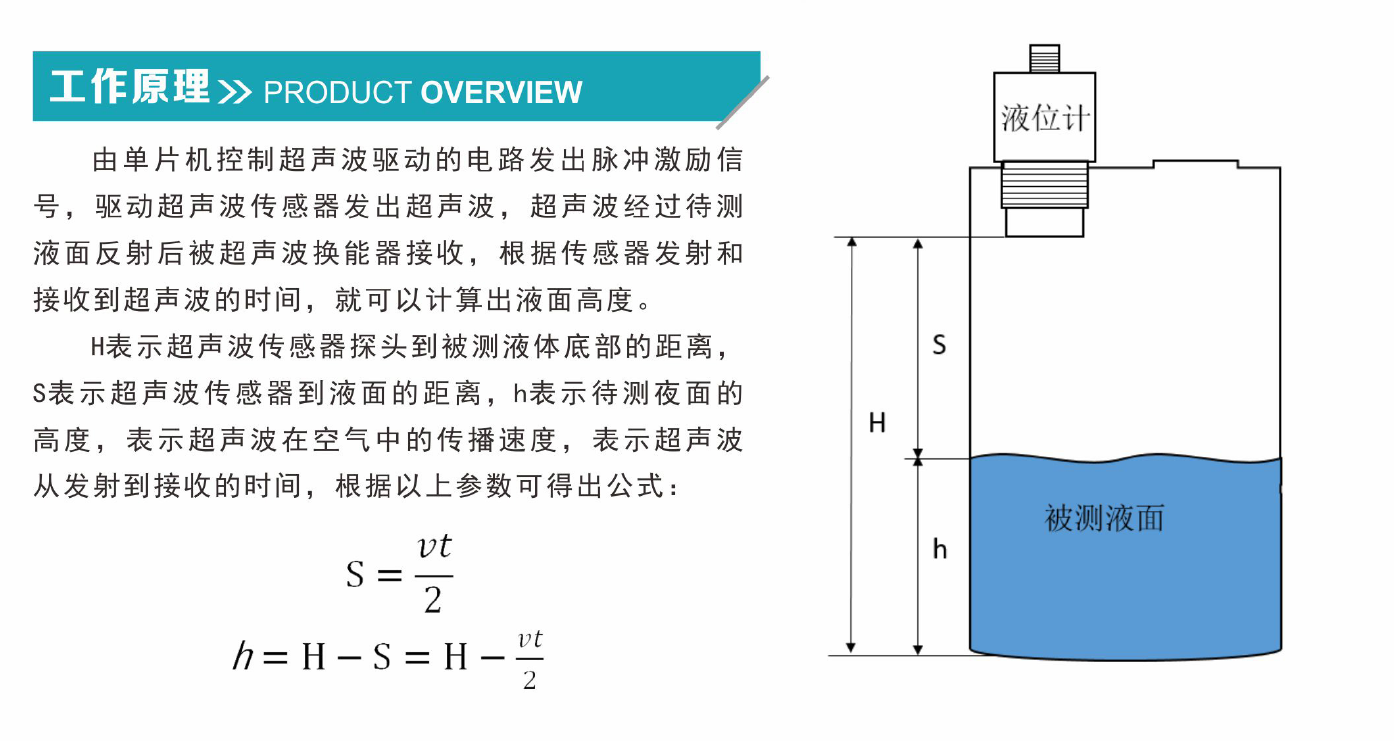

英国Bebur超声波液位计控制超声波驱动的电路发出脉冲激励信号，驱动超声波传感器发出超声波，超声波经过待测页面反射后被超声波换能器接收，根据传感器反射和接收超声波的时间，就可以计算出液面高度。
H表示超声波传感器探头到被测液体底部的距离，S表示超声波传感器到液面的距离，h表示待测页面的高度，v表示超声波在空气中的传播速度，t表示超声波从发射到接收的时间，根据以上参数可得出公式：S=vt/2;h=H-S=H-vt/2
