分体式电磁流量计仪表


  • 分体式电磁流量计

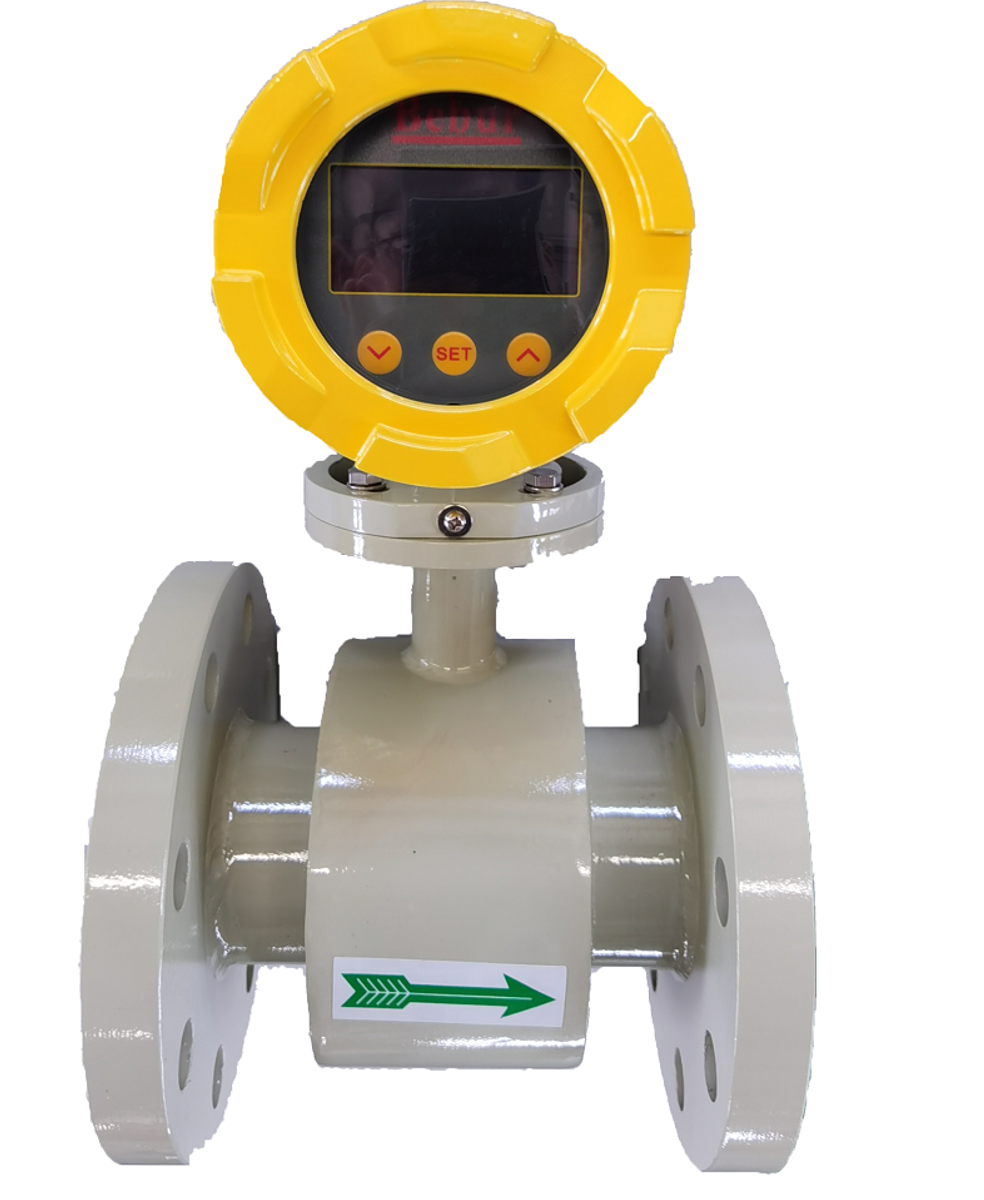

分体式电磁流量计

产品型号:MSF8000

品牌介绍:英国Bebur品牌成立于2002年,在英国曼彻斯特大学、华威大学等英国几所大学的教授研发团队的支持下,一直致力于电磁流量计仪表的研发、制造和服务,在2008年进入中国市场,十多年来,产品质量得到了中国广大用户的认可。


MSF8000分体式电磁流量计仪表

产品概述

MSF8000分体式电磁流量计由传感器和转换器两部分构成,用来测量电导率大于2.5us/cm导电液体的体积流量,是一种测量导电介绍体积流量的感应式仪表,广泛应用于石油、化工、轻纺、造纸、食品、环保等工业部门及市政管理、水利建设、河流疏浚等领域的流量计量,其测量不受流体密度、粘度、温度、压力、和电导率变化的影响

仪表特点

测量不受流体密度、粘度、温度、压力、和电导率变化的影响;管道型电磁流量计测量管内无阻流部件,无压损,直管段要求较低,对浆液测量有独特的适应性;电极和衬里材料一次成型,具有良好的稳定性和可靠性;全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范围宽;低EMI电源,适用电源电压变化范围大,抗EMI性能好;采用 ARM Cortex-M3 32位处理器和24位ADC数据采集系统,运算速度快,精度高,低频矩形波励磁,且励磁频率可编程设置,提高了流量测量的稳定性,功耗低;采用 SMD器件和表面贴装(SMT)技术,电路可靠性高;在现场可根据用户实际需要在线修改量程;高清晰度背光 LED 显示,中英文菜单操作,适用方便,操作简单,易学易懂;具有自检与自诊断功能;内部具有三个计算器可分别显示正向累积量反向累积量及差值积算量;传感器采用PEEK衬里,管道能工作于负压状态;红外手持操作器,115KHZ 通讯速率,远距离非接触操作转换器所有功能(选配)等。


MSF8000分体式电磁流量计工作原理

MSF8000分体式电磁流量计原理

MSF8000分体式电磁流量计根据法拉第电磁感应定律,该定律指出,在磁场中移动的导体将会产生感应电压。液体可看作导体;磁场由流管外的通电线圈产生。感应电压幅度直接与导体的运动速度和导体类型、管道直径以及磁场强度成正比,其值为:E=B·V·D·K

式中:E - 感应电势;B - 磁感应强度;V - 导电流体的运动速度;D - 电极间距;(测量管内直径);K - 与磁场分布及轴向长度有关的系数(仪表系数);其中:B、D 和 K 可以是固定值,也可以进行校准,从而等式简化为:E ∝ V。传感器将感应电势 E 作为流量信号,传送到转换器,经放大,变换滤波等信号处理后,用带背光的点阵式液晶显示瞬时流量和积累流量。转换器有4-20mA输出,报警输出及频率输出,并设有RS48S等通讯接口,支持HART和MODBUS协议。

MSF8000分体式电磁流量计工作原理图



MSF8000分体式电磁流量计技术规格

技术参数

供电电源:
交流:AC220V 电压适用范围:AC187V-250V,50Hz
直流:DC24V 电压适用范围:DC16V-DC36V
功率:小于20W
信号输出:4-20mA(负载0-500Ω),基本误差0.1% ±10uA
数字脉冲输出:输出脉冲范围0-100脉冲/秒,输出脉冲当量为0.001-1.000m³/p。脉冲宽度可由软件设置,输出电器隔离方式为光电隔离,隔离电压>1000VDC
数字频率输出:范围1-5000Hz,输出电气隔离方式为光电隔离,隔离电压>1000VDC
通讯输出:MODBUS协议,HART协议
精度等级:±0.5% FS
仪表口径:DN2~DN500
流速范围:0.1~10m/s
介质电导率:≥5uS/cm
环境温度:-25℃~+55℃
相对湿度:5%~95%


电极材质

MSF8000分体式电磁流量计传感器电极材质


仪表材质

MSF8000分体式电磁流量计仪表材质


MSF8000分体式电磁流量计安装尺寸

一体式电磁流量计示意图

一体式电磁流量计示意图

分体式电磁流量计转换器尺寸图

分体式电磁流量计转换器尺寸图
