三偏心金属硬密封蝶阀

  • 三偏心金属硬密封蝶阀

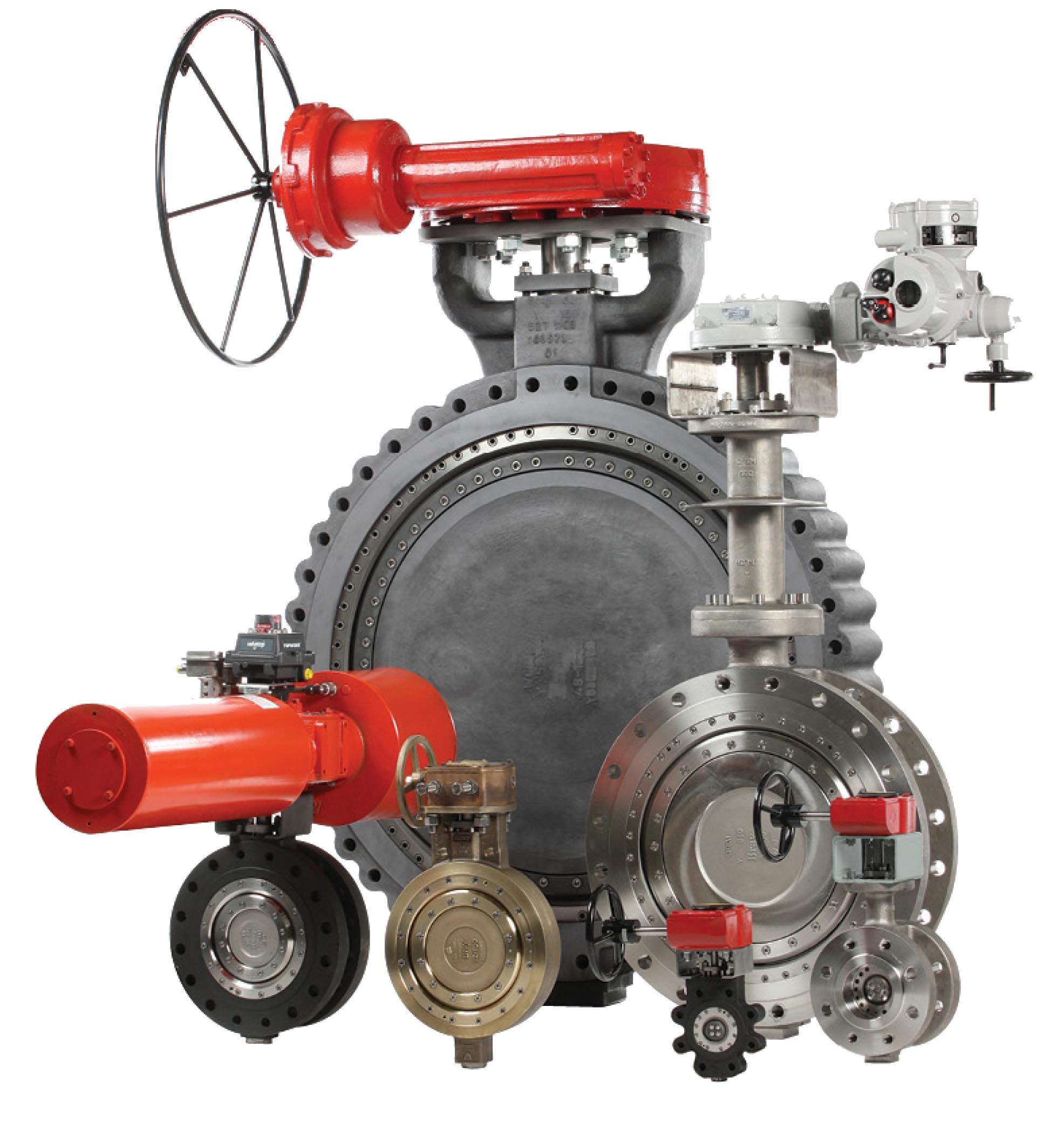

三偏心金属硬密封蝶阀

阀门品牌:BRAY TRI LOK

阀体类型: 对夹式、支耳式、法兰式、长阀体/闸阀阀体长度

三偏心金属硬密封蝶阀设计几何图


三偏心金属硬密封蝶阀设计几何图

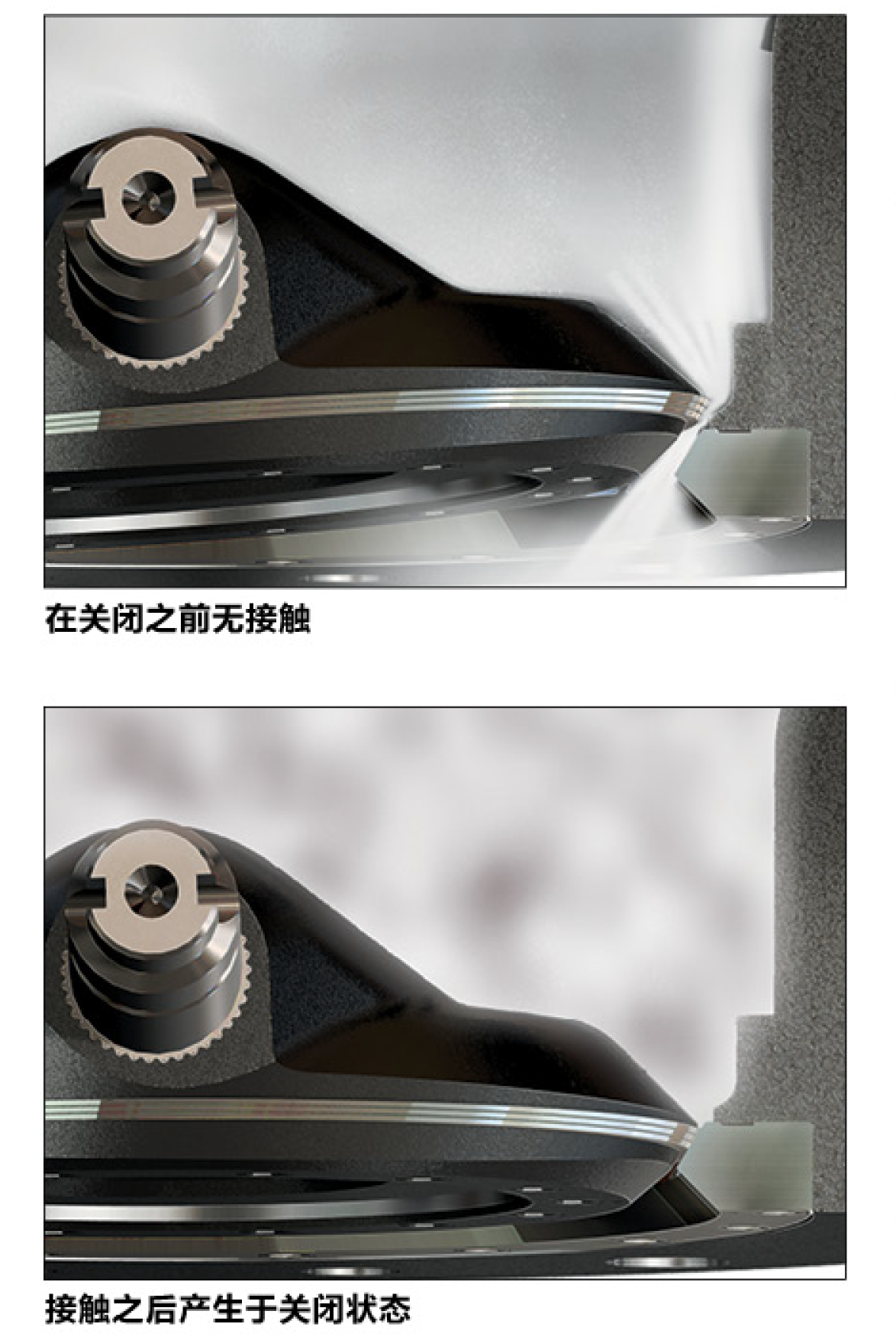

三偏心金属硬密封蝶阀阀杆油线相对于阀体中心线有径向X(1)和轴向Y(2)两个偏移,使阀板的运动轨迹类似凸轮。第三个偏移是密封副的斜锥面(3),使阀板在启闭过程中,密封圈和阀座的配合不存在干涉并且消除了摩擦。
三偏心金属硬密封蝶阀和中线蝶阀和高性能双偏心蝶阀通常采用位置密封方式不同,三偏心蝶阀的密封方式是扭矩密封,扭矩密封即执行器在阀门完全关闭时提供持续的扭矩保证其双向密封,零泄漏以及金属硬密封的特点。

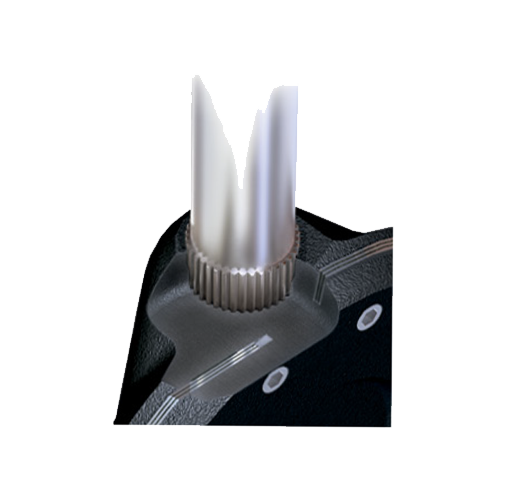

三偏心金属硬密封蝶阀阀板/阀杆连接

阀板/阀杆连接

TriLok三偏心金属硬密封蝶阀是同类阀门中使用阀板/阀杆花键连接的。TriLok的这种连接使阀板可以独立于阀杆而进行轴向运动。因此阀板密封环和阀体阀座之间可以保持适当的位置,不受温度波动和阀杆底部压力效应的影响。这一设计也避免了固定式阀板与阀杆连接所带来的配合问题。阀板与阀杆间紧密的公差结合可以消除滞后现象。TriLok三偏心金属硬密封蝶阀阀板与阀杆的内连接,避免了阀杆紧固件的外露诸如销钉、锥形销钉等紧固件。同时也消除了这种外露连接导致腐蚀、振动性损坏等故障。另外,这种外连接经常需要繁杂的工具来拆卸。拆卸Tri Lok这种连接只需要从阀板中抽出阀杆就可以完成。
