英国Bebur品牌MSF8000电磁流量计仪表

时间:2022-02-24来源:https://www.bjstrong.com.cn/作者:思创恒远点击:

MSF8000电磁流量计仪表由传感器和转换器两部分构成,用来测量电导率大于5us/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表,广泛应用于石油、化工、轻纺、造纸、食品、环保等工业部门及市政管理、水利建设、河流疏浚等领域的流量计量,其测量不受流体密度、粘度、温度、压力、和电导率变化的影响。

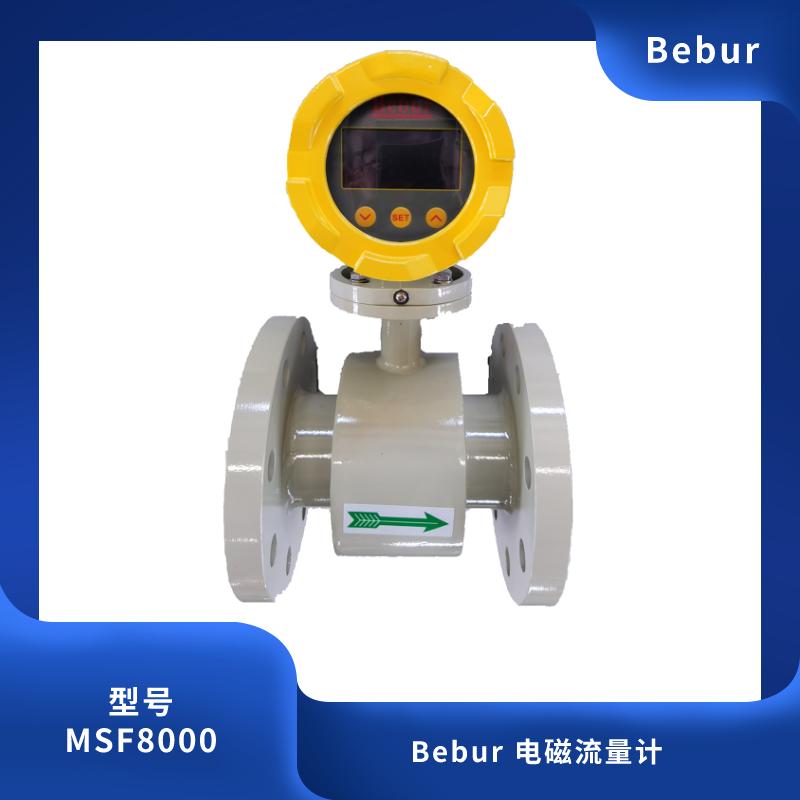

英国Bebur品牌MSF8000电磁流量计仪表

MSF8000电磁流量计仪表产品特点

1、测量不受流体密度、粘度、温度、压力、和电导率变化的影响

2、管道型电磁流量计测量管内无阻流部件,无压损,直管段要求较低。对浆液测量有独特的适应性

3、电极和衬里材料一次成型,具有良好的稳定性和可靠性

4、全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范围宽

5、超低EMI电源,适用电源电压变化范围大,抗EMI性能好

6、采用ARM Cortex-M3 32位处理器和24位ADC数据采集系统,运算速度快,精度高,低频矩形波励磁,且励磁频率可编程设置,提高了流量测量的稳定性,功耗低

7、采用SMD器件和表面贴装(SMT)技术,电路可靠性高

8、在现场可根据用户实际需要在线修改量程高清晰度背光LED显示,中英文菜单操作,使用方便,操作简单,易学易懂

9、具有自检与自诊断功能

10、内部具有三个计算器可分别显示正向累积量反向累积量及差值积算量

11、传感器采用PEEK衬里,管道能工作于负压状态

12、红外手持操作器,115KHZ通讯速率,远距离非接触操作转换器所有功能(选配)

MSF8000电磁流量计仪表工作原理

电磁流量计根据法拉第电磁感应定律,该定律指出,在磁场中移动的导体将会产生感应电压。液体可看作导体;磁场由流管外的通电线圈产生。感应电压幅度直接与导体的运动速度和导体类型、管道直径以及磁场强度成正比,其值为:E=B·V·D·K

式中:E-感应电势;

B-磁感应强度;

V-导电流体的运动速度;

D-电极间距;(测量管内直径);

K-与磁场分布及轴向长度有关的系数(仪表系数);

其中:B、D和K可以是固定值,也可以进行校准,从而等式简化为:E∝V。

传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波等信号处理后,用带背光的点阵式液晶显示瞬时流量和积累流量。转换器有4-20mA输出,报警输出及频率输出,并设有RS48S等通讯接口,支持HART和MODBUS协议。

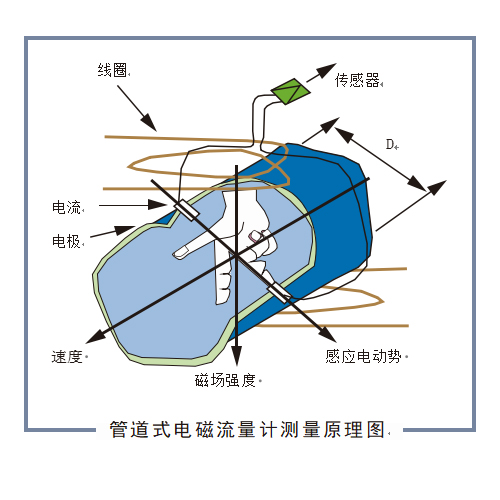

MSF8000电磁流量计仪表工作原理图

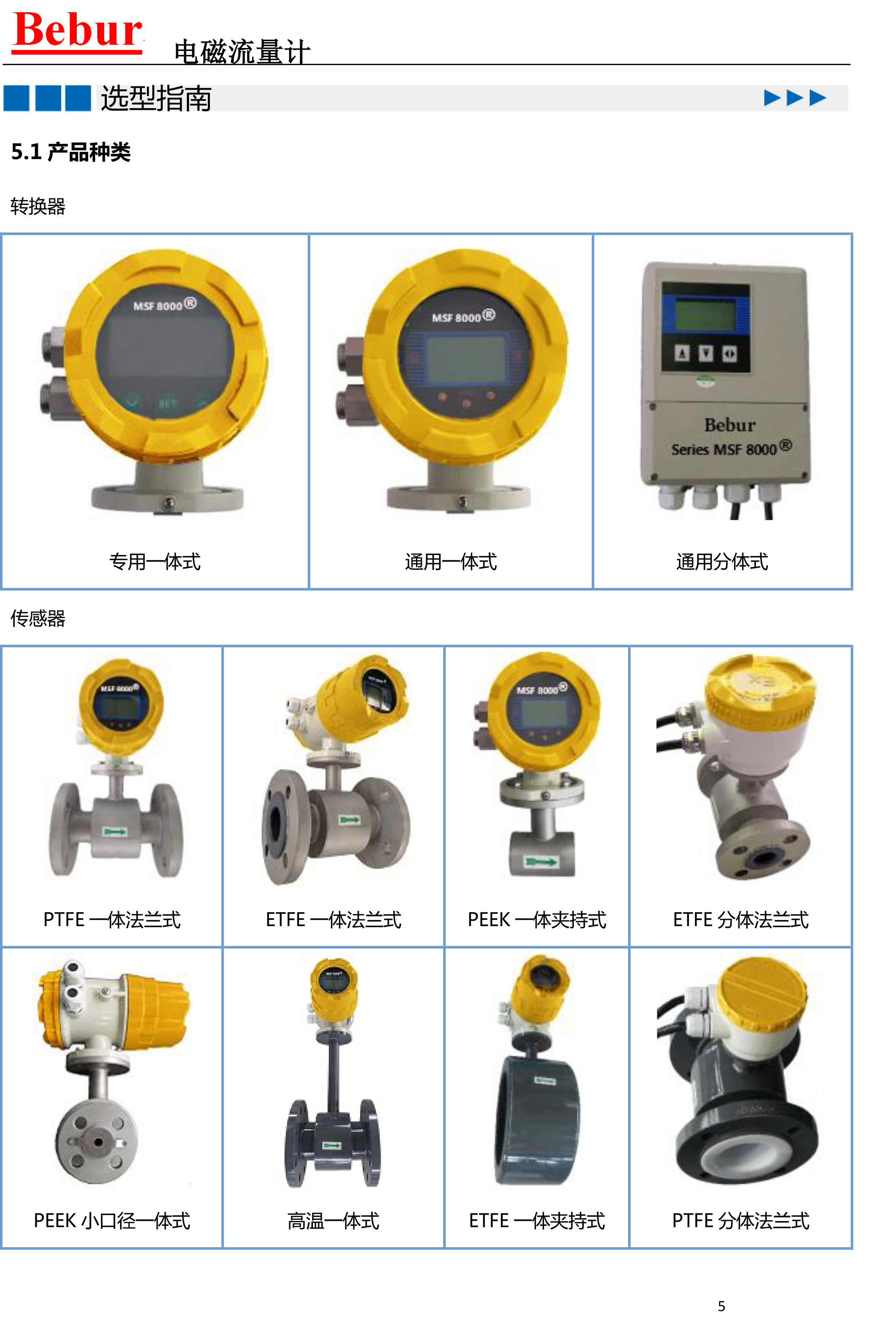

MSF8000电磁流量计仪表产品种类

MSF8000电磁流量计仪表产品种类

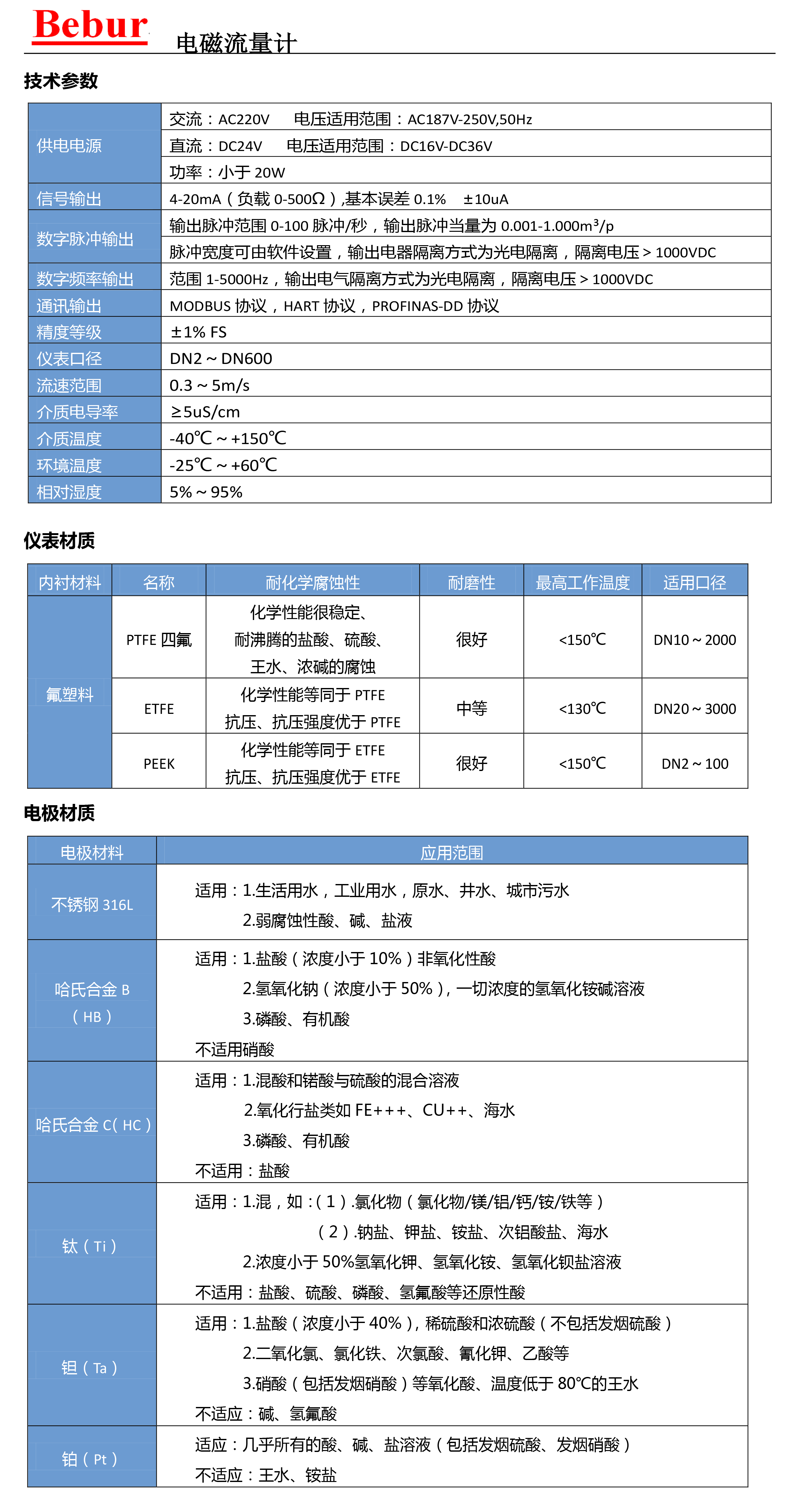

MSF8000电磁流量计仪表参数

MSF8000电磁流量计仪表参数

感谢您的关注,详细产品内容,可拨打北京思创恒远科技发展有限公司客服电话:010-87653191进行资询。更多资讯,敬请扫码关注我公司微信公众号:
