引 言
本规程是对JJG 695—2003的修订。本规程的修订参考了GB 12358—2006《作业场所环境气体检测报警仪通用技术要求》、GB/T 13971—2013 《紫外线气体分析器技术条件》、GB/T 25923—2010 《在线气体分析器技术条件》等技术法规。与JJG 695—2003相比，除编辑性修改外主要技术变化如下：

——修改了适用范围(见1)。

——修改了计量性能要求，分别列出分析仪和检测报警仪的计量性能要求(见3)。——删除报警设置误差检定项目，对具有报警功能的仪器增加了报警功能检定项目(见4.4)。

——将原规程中外观一项，修改为外观与结构、标志和标识、通电检查等三项(见4.1、4.2、4.3)。

——删除绝缘强度检定项目，同时删除绝缘强度测试仪及绝缘强度检定方法。

——气体标准物质的相对扩展不确定度及包含因子，由原来的相对扩展不确定度不大于2%，k=3修改为相对扩展不确定度不大于2%，k=2。当采用气体稀释装置时，稀释后标准气体的相对扩展不确定度应满足上述要求(见5.1.2.1)。

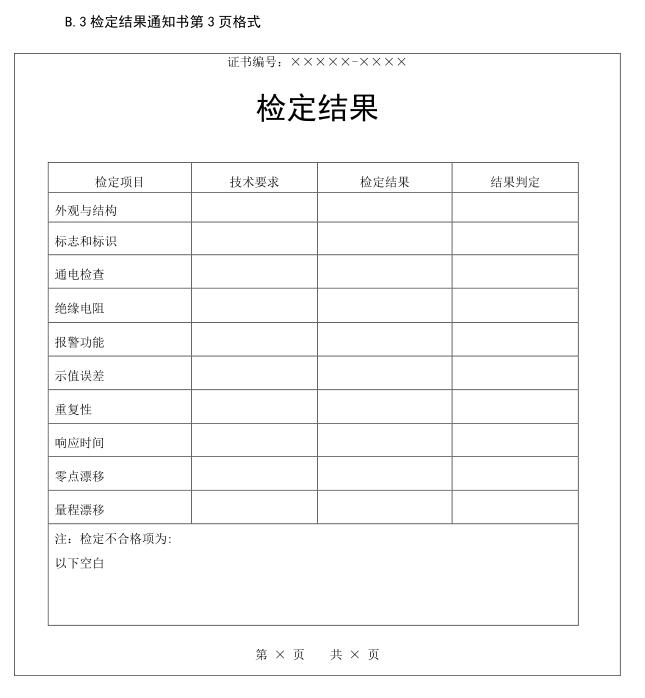

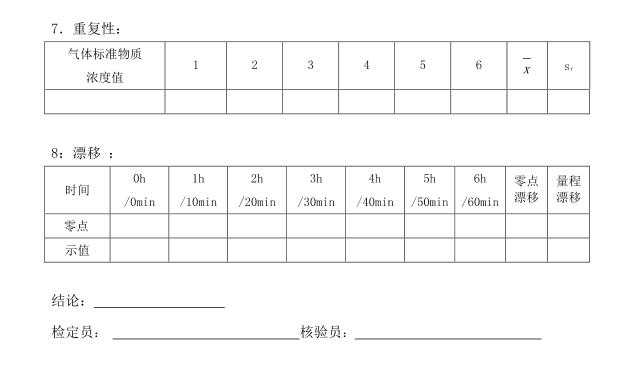

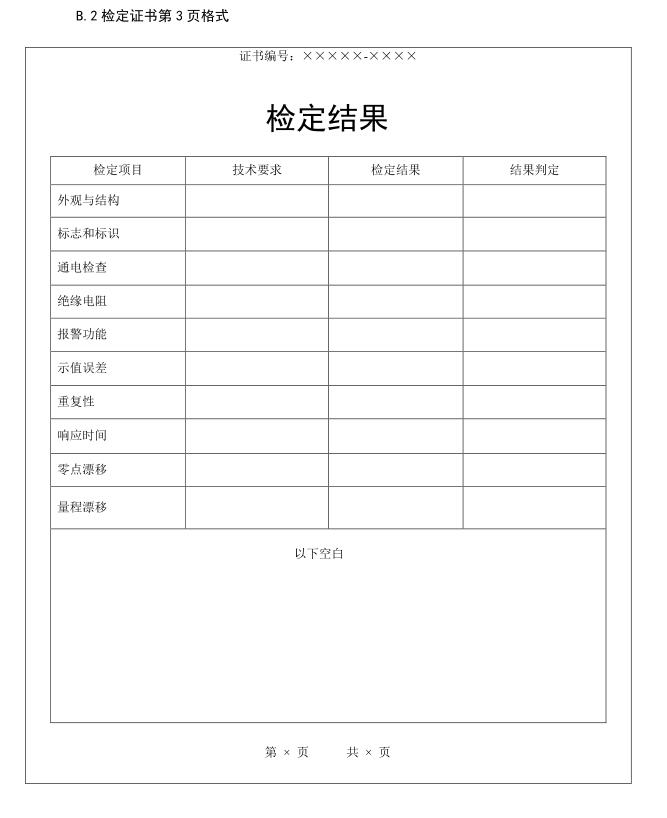

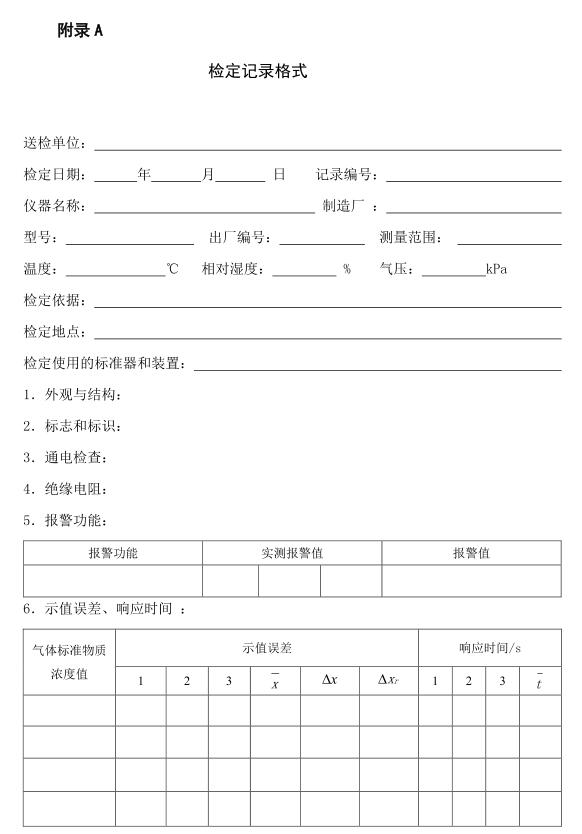

——改变了检定记录格式、检定证书和检定结果通知书内页格式(见附录A、B)。

本规程的历次版本发布情况为：

——JJG 695-2003;

——JJG 695-1990。

1范围

本规程适用于硫化氢气体检测仪的首次检定、后续检定和使用中检查。硫化氢气体检测仪包括硫化氢气体检测报警仪、硫化氢气体分析仪。

2概述

硫化氢气体检测仪(以下简称仪器)主要用于检测作业场所环境和生产流程中硫化氢气体的浓度。具有报警功能的仪器，当显示值大于报警设定值时，应有声、光或振动报警。仪器主要由气路单元、检测单元、信号处理单元、报警单元和显示单元等组成。检测原理主要为电化学法、光谱法等。按采样方式分为扩散式、正压输送式和泵吸式。按使用方式分为便携式和固定式。按工作方式分为非连续性测量和连续性测量。

3 计量性能要求

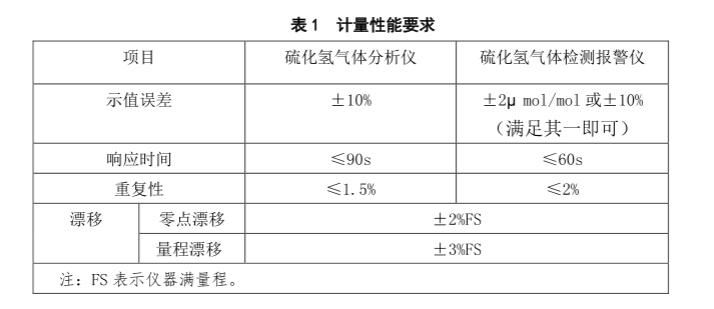

计量性能要求见表1。

4 通用技术要求

4.1 外观与结构

4.1.1仪器不应有影响其正常工作的外观损伤。新制造的仪器表面应光洁平整，漆色镀层均匀，无剥落锈蚀现象。

4.1.2各调节部件应能正常操作，各紧固件应无松动。

4.2标志和标识

仪器名称、型号、编号、制造单位名称、制造日期、测量范围、最大允许误差等应齐全、清楚。

4.3通电检查

仪器通电后，应能正常工作，显示部分应清晰完整。使用电池供电的仪器应有电量显示或欠压提示功能。

4.4 报警功能

具有报警功能的仪器，应具有报警设定值。当显示值大于报警设定值时，应有声、光或振动报警。

4.5绝缘电阻

对使用交流电的仪器，绝缘电阻不小于40MΩ。

5计量器具控制

仪器的计量器具控制包括首次检定、后续检定和使用中检验。

5.1 检定条件

5.1.1 检定环境条件

5.1.1.1环境温度：(5～40)℃；检定过程中波动不超过±2℃。

5.1.1.2 相对湿度：≤85%。

5.1.1.3应保持通风并采取安全措施，无影响仪器正常工作的电磁场及干扰气体。

5.1.2 检定用设备

5.1.2.1 气体标准物质

氮中硫化氢气体有证标准物质，其相对扩展不确定度应不大于2%(k=2)。当采用气体稀释装置时，稀释后标准气体的相对扩展不确定度应满足上述要求。

5.1.2.2 零点气体

采用纯度不小于99.999%的高纯氮气或合成空气(由99.999%的氮气和99.999%的氧气配制)。

5.1.2.3流量计

准确度级别不低于4级。

5.1.2.4秒表

分度值不大于0.1s。

5.1.2.5 气体减压阀和气路

对被测气体应无吸附及化学反应。

5.1.2.6绝缘电阻表

输出电压500V，准确度级别不低于10级。

5.2 检定项目

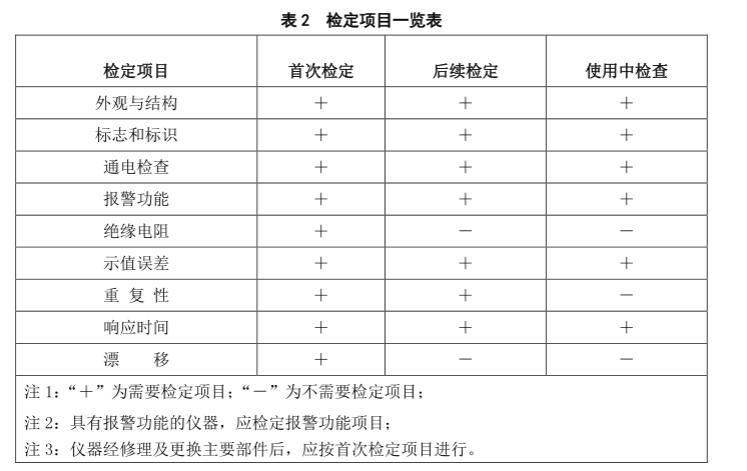

检定项目见表2。

5.3检定方法

5.3.1外观与结构、标志和标识及通电检查

用手动、目测法4.1、4.2、4.3要求进行检查。

5.3.2报警功能

通入约1.5倍报警设定值浓度的气体标准物质，观察仪器声、光或振动报警功能是否正常，并记录仪器的报警浓度值。重复操作3次，3次的算术平均值为仪器的报警值。

5.3.3仪器的调整

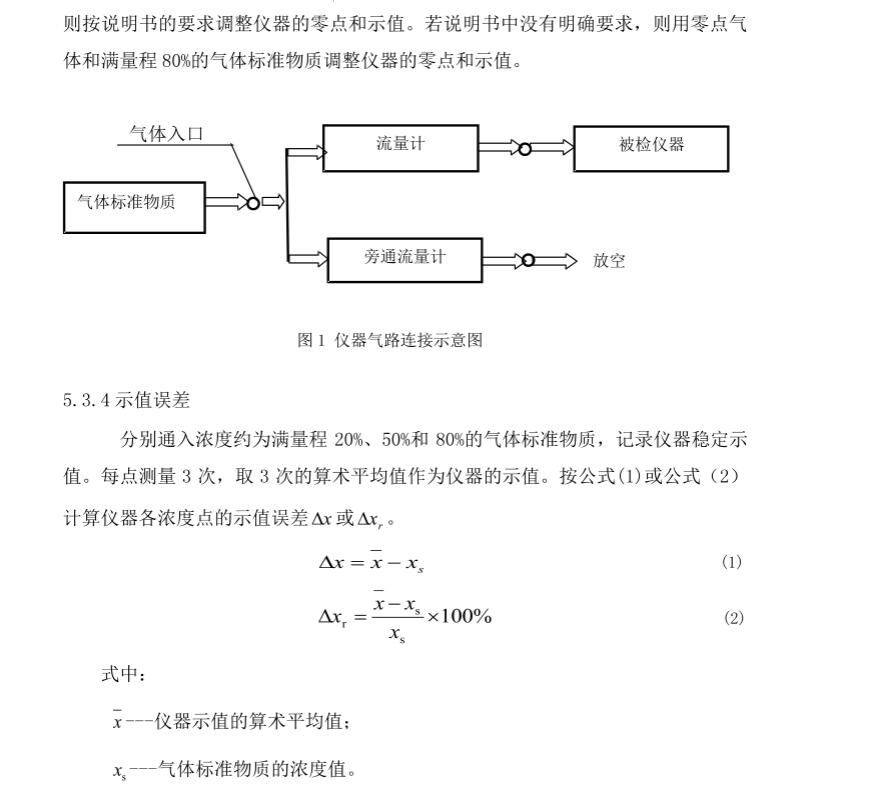

按照仪器使用说明书的要求对仪器进行预热，预热稳定后，按图1所示连接气路。检定泵吸式仪器时，必须保证旁通流量计有气体放出。检定扩散式或正压输送式仪器时，应按照仪器使用说明书的

要求调节流量。若使用说明书中有明确要求，

5.3.8绝缘电阻

仪器不连接供电电源，但接通仪器电源开关。将绝缘电阻表的一个接线端接到仪器电源插头的相(或中)线上，另一个接线端接到仪器的接地端(或机壳)上，施加500V直流电压，持续5s，用绝缘电阻表测量仪器的绝缘电阻。

5.4 检定结果的处理

按本规程的要求检定合格的仪器，发给检定证书；不合格的仪器，发给检定结果通知书，并注明不合格项目。

5.5 检定周期

仪器的检定周期一般不超过1年。如果对仪器的测量结果有怀疑或仪器更换了主要部件及修理后应及时送检。
