闸阀型号规格大全

时间:2022-02-09来源:https://www.bjstrong.com.cn/作者:思创恒远点击:

此篇文章《闸阀型号规格大全》着重介绍闸阀型号、闸阀规格型号、闸阀型号说明及闸阀型号表示方法。

1 闸阀型号编制方法标准

闸阀型号编制方法采用推荐性国家标准《GB/T 32808-2016 阀门 型号编制方法》

2 闸阀型号编制方法

闸阀型号由 7 个单元组成,分别是阀门类型、驱动方式、连接形式、结构型式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料。其型号表示方法如下:

Ⅰ(1单元)Ⅱ(2单元)Ⅲ(3单元)Ⅳ(4单元)Ⅴ(5单元) — Ⅵ(6单元)Ⅶ(7单元)

Ⅰ(1单元):阀门类型代号

Ⅱ(2单元):驱动方式代号

Ⅲ(3单元):连接形式代号

Ⅳ(4单元):结构型式代号

Ⅴ(5单元):阀座密封面材料或衬里材料代号

Ⅵ(6单元):公称压力代号或工作温度下的工作压力代号

Ⅶ(7单元):阀体材料代号

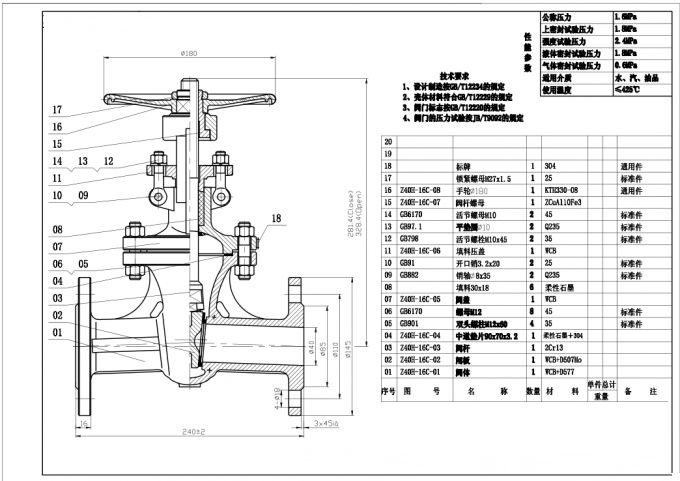

闸阀型号规格大全

3 闸阀型号代号表示方法

1) 阀门类型代号:闸阀代号用 Z 来表示

2) 闸阀驱动方式代号
驱动方式 代号   驱动方式 代号
电磁动 0 锥齿轮 5
电磁-液动 1 气动 6
电-液动 2 液动 7
蜗杆 3 气-液动 8
正齿轮 4 电动 9

注:

  1. 代号1、代号2、代号8是用在闸阀启闭时,需有两种动力源同时对闸阀进行操作

  2. 手轮直接连接阀杆操作结构型式的闸阀,本代号省略,不表示。

  3. 对于气动或液动机构操作的闸阀:常开式用 6K、7K 表示;常闭式用 6B、7B 表示。

  4. 防爆电动装置的闸阀用 9B 表示。

3) 闸阀连接端连接形式代号
连接形式 代号   连接形式 代号
内螺纹 1 对夹 7
外螺纹 2 卡箍 8
法兰式 4 卡套 9
焊接式 6
4) 闸阀结构型式代号
结构型式 代号
阀杆升降式(明焊) 楔式闸板 弹性闸板 0
刚性闸板 单闸板 1
双闸板 2
平行式闸板 单闸板 3
双闸板 4
阀杆非升降式(暗杆) 楔式闸板 单闸板 5
双闸板 6
平行式闸板 单闸板 7
双闸板 8
5) 闸阀密封面或衬里材料代号
密封面或衬里材料 代号   密封面或衬里材料 代号
锡基轴承合金(巴氏合金) B 尼龙塑料 N
搪瓷 C 渗硼钢 P
渗氮钢 D 衬铅 Q
氟塑料 F 奥氏体不锈钢 R
陶瓷 G 塑料 S
Cr13 系不锈钢 H 铜合金 T
衬胶 J 橡胶 X
蒙乃尔合金 M 硬质合金 Y

注:

  1. 当闸阀密封副的密封面材料不同时,以硬度低的材料表示。

  2. 闸阀密封副材料为阀门本体材料时,阀座密封面材料代号用“W”表示。

6) 闸阀阀体材料代号
阀体材料 代号   阀体材料 代号
碳钢 C 球墨铸铁 Q
Cr13 系不锈钢 H 0Cr17Ni12Mo2 系不锈钢 R
1Cr5Mo 铬钼钢 I 00Cr17Ni14Mo2 系不锈钢 RL
塑料 S 可锻铸铁 K
铜及铜合金 T 铝合金 L
钛及钛合金 Ti 0Cr18Ni9 系不锈钢 P
铬钼钒钢 V 00Cr19Ni10 系不锈钢 PL
灰铸铁 Z

注:

  1. PN≤16 的灰铸铁阀体和 PN≥25 的碳素钢阀体材料在型号编制中可省略。

  2. CF3、CF8、CF3M、CF8M 等材料牌号可直接标注在阀体上。

4 闸阀型号编制说明示例

  • Z41H-16C

  • 手动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为 Cr13 系不锈钢,公称压力 PN16(工作压力 1.6 MPa)、阀体材料为碳钢的闸阀:Z41H 型 PN16 钢制楔式闸阀

  • Z6s41Y-25

  • 气动带手动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为硬质合金,公称压力为 PN25(工作压力 2.5 MPa)、阀体材料为碳钢的闸阀:Z6s41Y 型 PN25 气动带手动楔式闸阀

  • Z540Y-40I

  • 锥齿轮驱动、法兰连接、明杆楔式弹性闸板,阀座密封面材料为硬质合金,公称压力为 PN40(工作压力 4.0 MPa)、阀体材料为 1Cr5Mo 铬钼钢的闸阀:Z540Y 型 PN40 钢制锥齿轮传动楔式闸阀

  • Z944W-16Q

  • 电动、法兰连接、明杆平行式刚性双闸板,阀座密封面材料为球墨铸铁,公称压力 PN16(工作压力 1.6 MPa)、阀体材料为球墨铸铁的闸阀:Z944W 型 PN16 铁制电动平行式双闸板闸阀

  • Z60Y-320

  • 手动、对接焊连接、明杆楔式弹性闸板,阀座密封面材料为硬质合金,公称压力为 PN320(工作压力 32.0 MPa)、阀体材料为碳钢的闸阀:Z60Y-320 型电站用高温高压对焊连接楔式闸阀

注:对于连接形式为“法兰”,结构型式为“明杆”、“弹性”、“刚性”和“单闸板”在命名中均予省略。https://www.bjstrong.com.cn/tccgl/
