高性能超低温蝶阀


  • McCannalok超低温蝶阀

McCannalok超低温蝶阀

厂家供应商:北京思创恒远科技发展有限公司

北京思创恒远科技发展有限公司是集科工贸一体的企业,公司主要致力于为客户提供工业过程自动化控制系统的解决方案,经过多年的发展,公司从小到大,从起步到成熟,逐渐成长为工业过程自动化领域内的仪器仪表供应企业,尤其在石油化工、有色冶金,能源、环保、水处理等行业建立了骄人的业绩,并以此树立起了良好的企业形象。


McCannalok超低温蝶阀

产品概述

McCannalok超低温蝶阀提供行业先进的超低温密封技术和性能,同时按照高质量标准生产。该款超低温高性能蝶阀专用于处理当今工业环境中难以处理的介质——液氧、液化天然气和其他超低温液体。
超低温测试:博雷运营的超低温测试设施遍布美国、中国和印度,专门用于研发验证和客户特定测试。我们由训练有素且经验丰富的超低温阀门专家负责运营,位于休斯顿的Raymond技术中心配备了:
>用于大型阀门安全测试的超低温试坑。
>6,000加仑液氮罐。
>质谱仪。

McCannalok超低温蝶阀超低温测试

行业应用

>航天
>空分
>饮料加工
>乙烯
>食品加工
>气液加工
>液氮
>液氧
>LNG液化
>LNG接收站
>LPG处理
>石油
>冷藏
>钢铁生产

技术规格

尺寸范围:NPS 3至24 DN 80至600
阀体类型:对夹式|支耳式
温度范围:-320°F至+250°F;-196°C至+121°C
压力等级:ASME 150|300级;PN 10|16|25|40
密封等级:零泄漏(环境温度);BS 6364(超低温);ISO 28921(超低温)

材料选择

阀体:316不锈钢
阀杆:XM-19
填料:PTFE;石墨
轴承:特氟龙带衬不锈钢;渗氮硬化不锈钢
阀板:316不锈钢
阀座:Polar阀座
加长阀盖:316不锈钢

设计标准

阀门设计:ASME B16.34;ASME BPVC VIII;EN 593;EN 12516
执行机构安装:ISO 5211
法兰钻孔:ASME B16.5 EN 1092-1
阀座测试:BS 6364;ISO 28921;ISO 5208;MSS SP 61;EN 12266
结构长度:ASME B16.10;API 609;EN 558;ISO 5752

认证批准

认证:CE/PED
批准:ABS类型;必维类型;DNV;中国船级社(CCS)类型

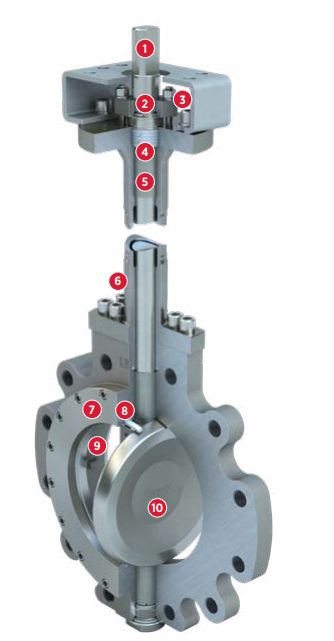

设计特点

阀杆设计:高强度、整体式阀杆设计,阀杆端部标准化设计,具有能够互换Bray执行机构的特点。
防吹出阀杆:阀杆挡圈设计可防止阀杆吹出,无需依赖执行机构组件。可以在超低温条件下实现安全操作。
可调阀杆填料:无需拆卸执行机构, 只需转动六角螺母的1/4圈就能完成调整需求。
阀杆填料系统:填料圈受到恒定的压紧力, 使阀杆周围密封可靠。经认证与液态和气态氧气装置兼容(由第三方测试)。
阀杆轴承:顶部和底部轴承牢固地支撑阀杆,提供出色的耐腐蚀性,并大限度地减少来自机械负载力的偏转。
螺栓固定阀盖:螺栓连结可防止阀门冷却过程中出现内应力。加长阀颈可以保护阀杆填料免受极端温度的影响,并允许进行阀杆填料调整和执行机构安装。
全平面阀座挡圈: 利用位于法兰垫片密封区域外侧的内六角螺丝,改善法兰垫片密封,方便更换阀座
POLAR阀座:夹套和增能器可以在工艺热循环期间持续提供稳定的密封性能,减少阀座磨损,延长阀门寿命周期。在低至 -320°F (-196°C) 的温度下实现密封。
内部行程限位:尽可能降低阀座损坏概率,延长阀座的使用寿命。
阀板:阀板经过精心设计,可大限度地提高流量并降低阻力,以获得好的Cv/Kv值。

McCannalok超低温蝶阀设计特点
