内衬旋塞阀


  • Xomox内衬旋塞阀

Tufline内衬旋塞阀

厂家供应商:北京思创恒远科技发展有限公司

北京思创恒远科技发展有限公司是集科工贸一体的企业,公司主要致力于为客户提供工业过程自动化控制系统的解决方案,经过多年的发展,公司从小到大,从起步到成熟,逐渐成长为工业过程自动化领域内的仪器仪表供应企业,尤其在石油化工、有色冶金,能源、环保、水处理等行业建立了骄人的业绩,并以此树立起了良好的企业形象。


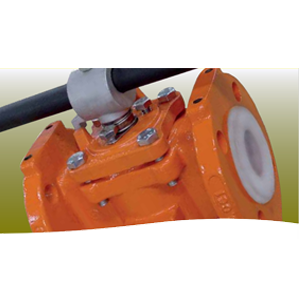

Tufline内衬旋塞阀

产品介绍

Tufline两通内衬旋塞阀和三通内衬旋塞阀的结构特点是一个全衬旋塞在全衬阀体内转动。具有良好性能的PFA衬里能够经济地处理腐蚀性强的流体介质。

衬里锁定

Tufline内衬阀体和旋塞都具有燕尾槽结构。凭借这些凹槽和机加工槽,衬里能够锁紧在阀体和旋塞上。锁紧的衬里可以防收缩、塌陷和吹出,因而能够轻松处理更高的压力和真空工况。

Tufline内衬旋塞阀特点

设计特点

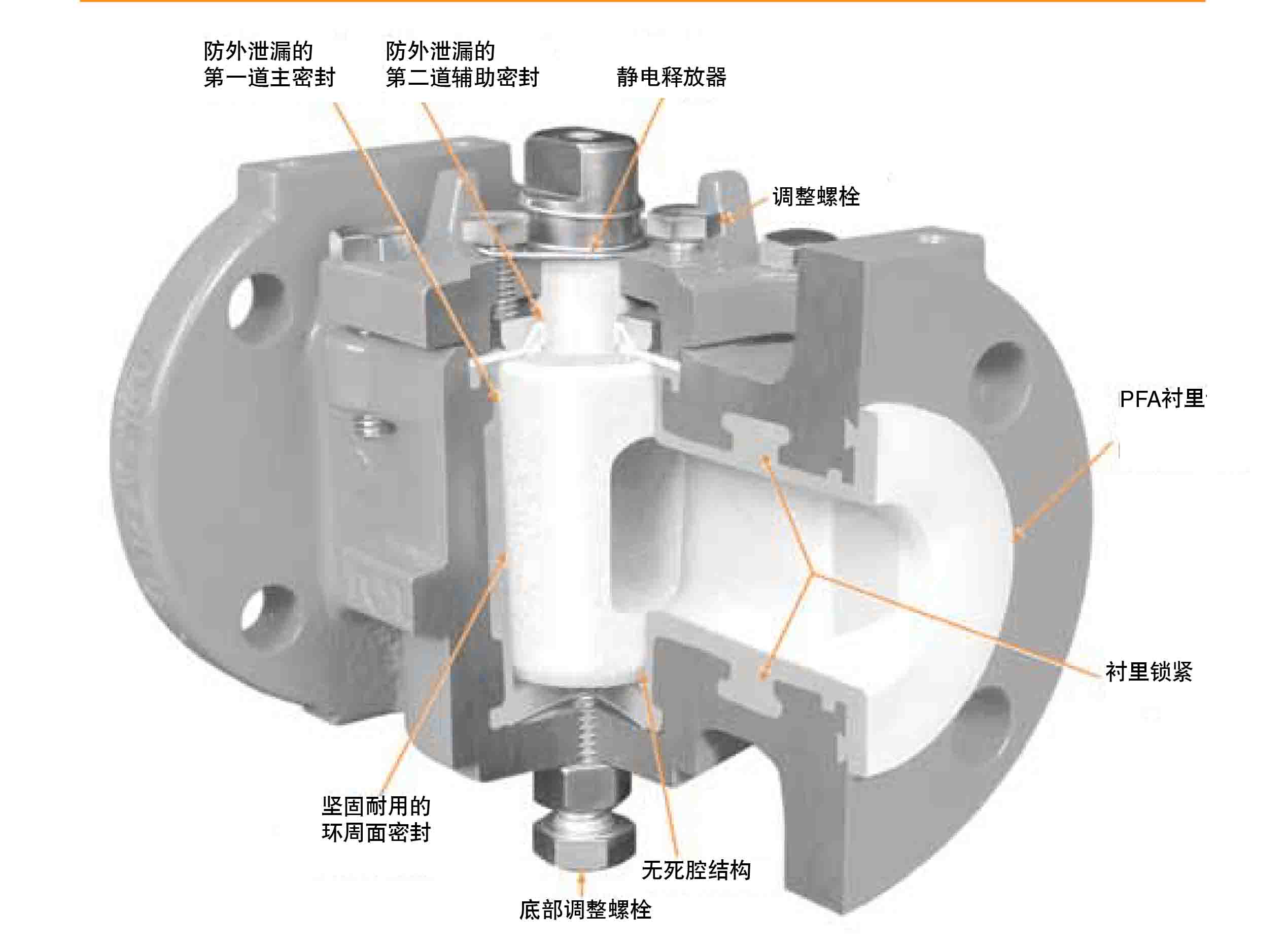

主密封

锥形旋塞和锥形阀体内腔相互配合,构成了一个不间断的主密封。

阀体衬里背面的密封筋与阀体一体铸造成型,可以强化密封筋和旋塞之间的压紧力。此外,在流道的顶端和底端还各有一个完整的环周面密封筋。

阀门内无死腔,流体介质不会积聚或发生污染。

易于调整的密封

阀盖上的三个调整螺栓配合底部的调整螺栓,可以保证好的密封能力和更长的使用寿命。

第二道密封

除了主密封之外,还有第二道辅助密封,包括顶密封组件。

第二道阀杆密封,位于旋塞之上,在400℉工况温度下,防止发生外泄漏。

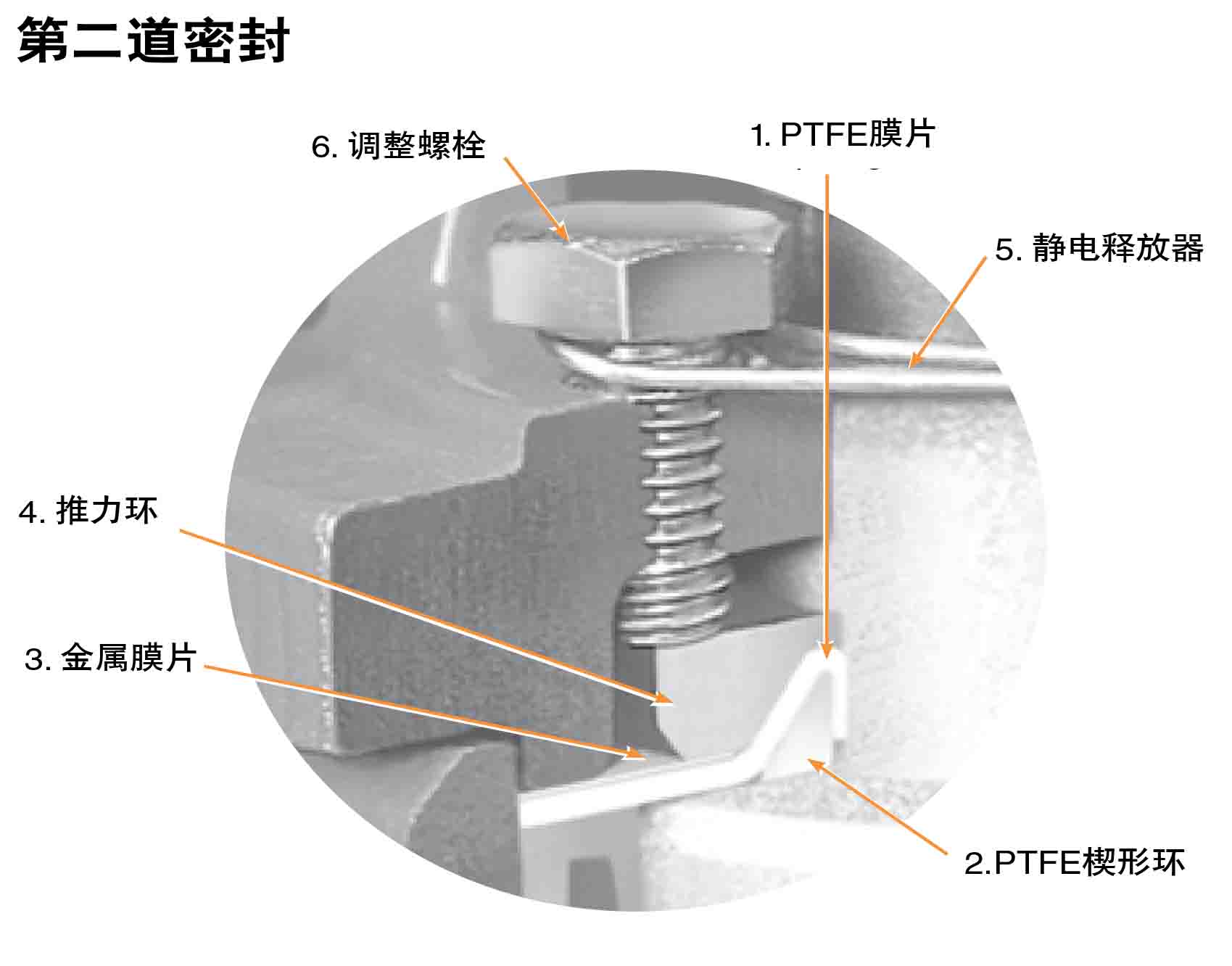

1.PTFE膜片在它的内圈部分做成了V型反向折边,压紧阀杆从而形成了阀盖连接处的密封。

2.PTFE楔形环安放在PTFE膜片的V型反向唇边内,有助于确保有效的密封和简便调整。其密封力是从推力环(4)传递到楔形环上。

3.PTFE膜片和楔形环上装有一个金属膜片,它在阀盖连接处形成金属和金属的配合密封。这样,可以阻止PTFE膜片发生冷流。

这种结构设计在阀体和阀盖之间,提供了两个独立的压紧式密封。一个是塑料软密封,另一个则是金属硬密封。

4.在金属膜片之上,有一个自由浮动的推力环,它可以保证在所有密封膜片上施加均匀的密封力。

5.阀盖上,有一个静电释放器与手柄操作阀门的阀杆相连接,在阀体和旋塞间实现有效的静电导地。

6.阀盖上的三个调整螺栓向下施加调整力,通过推力环(4),到楔形环(2),到达PTFE膜片(1)的V型反向唇边内缘部位。

这种结构设计,配合旋塞产生的反向作用力,实现了压力辅助密封,并且还不受旋塞转动所带来的不利影响。同样,调整螺栓也能够对内泄漏进行快速简便地调整。

Tufline内衬旋塞阀设计特点

驱动方式

手柄

1寸至4寸的阀门,标准驱动配置为手柄。手柄可以设置为一只手操作或者设置为“T”型手柄,用于两手同时操作。

45°斜向套筒

可供斜向套筒用于手柄连接口为45度斜角方向。这样的设计可允许当阀门密集安装在一起的时候,手柄自由移动,比如说在多支管配管系统中。45度斜角同样还适用于链轮驱动方式,此时阀门安装在离地较高的位置上。套筒能够用作转换器,连接延长型手柄以适合需要加长高度的应用,例如安装在低处位置的阀门。

执行机构

Tufline内衬旋塞阀可以方便地配置各种远程气动或电动执行机构。每台阀门的法兰顶部都铸有安装平台,使得执行机构的安装轻松可靠。Matryx齿轮齿条型、扇形和电动执行机构能够为Tufline内衬旋塞阀提供高效率的角行程驱动。
