卫生级对夹蝶阀

卫生级对夹蝶阀

卫生级对夹蝶阀技术规格

尺寸范围：NPS 1至20/DN 25至500

阀体材料：铸铁、铸铁、不锈钢、铝

温度范围：-29°C至204°C（-20°F至400°F）

阀杆材料：不锈钢，三元乙丙橡胶模压在不锈钢上，BUNA-N模压在不锈钢上

允许操作压力：10巴（150磅/平方英寸）

阀座材料：三元乙丙橡胶，丁腈橡胶，三元乙丙橡胶涂有聚四氟乙烯，氟橡胶，聚氨酯

密封等级：双向水密

阀板材料：不锈钢，三元乙丙橡胶模压在不锈钢上，BUNA-N模压在不锈钢上

阀体连接方式：晶圆、凸耳

测试标准：微软SP-61，API 598，EN 12266-1

法兰等级：ASME B16.1等级125，ASME B16.5等级150，EN 1092 PN 10

认证：ABS，ATEX，必维国际检验集团，挪威国防军，NSF 61/372，PED，标准测试，SIL

应用：卫生工况，轻度腐蚀性，有毒液体

卫生级对夹蝶阀特点优势

Bray博雷20/21系列卫生级对夹蝶阀(弹性座式蝶阀)超越了卫生级阀门应用所需的标准，以及固有的流量特性。

Bray博雷20系列卫生级对夹蝶阀是带法兰定位孔的晶圆版本，21系列卫生级对夹蝶阀是用于生产线末端服务和其他法兰要求的凸耳版本。

卫生和化学应用；

一体式圆盘/杆；

高Cv，低压降。

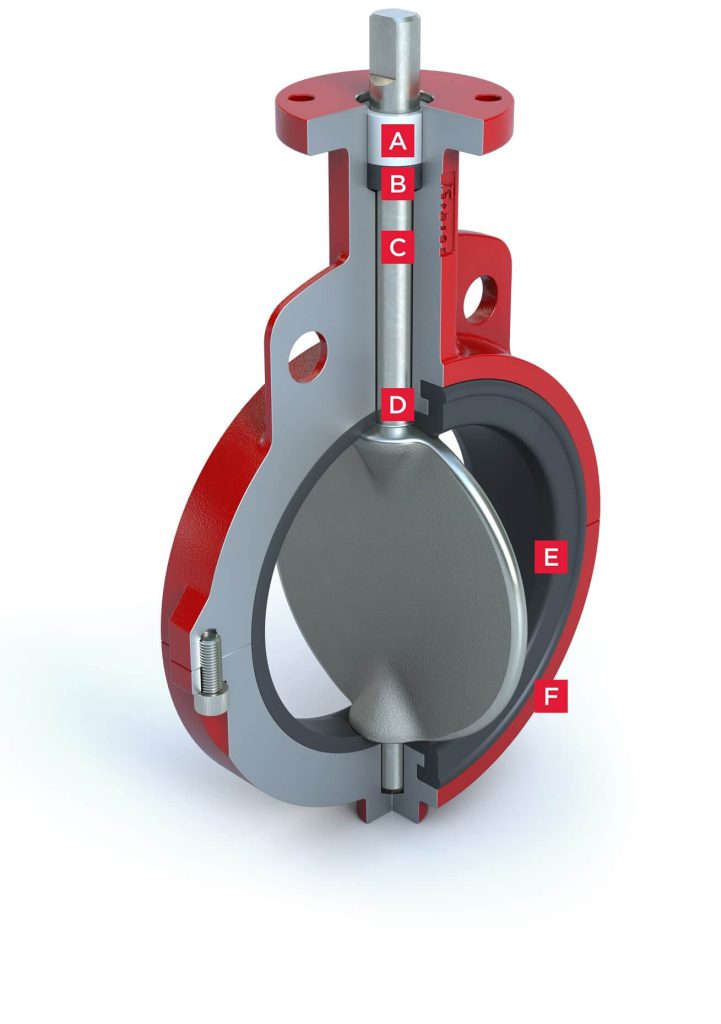

A.杆壳体：重型非腐蚀性缩醛外壳吸收执行器的横向推力。

B.杆密封：双U型杯密封设计是自调节的，可在两个方向上提供正向密封，并防止外部物质进入杆孔。

C.圆盘杆：一体式设计。圆盘的边缘是球形的，并用手工抛光，以产生防水密封，小扭矩和长使用寿命。盘/杆设计本身就提供了针对颗粒捕获和细菌腐烂的全面保护，这是提供卫生性能所需的保护。为了提供更高的耐磨性和抗侵蚀性，一体式圆盘/杆完全涂有EPDM或BUNA-N。薄盘型提供高的Cv（比大多数杆通过设计大50%）和多的压力回收，从而减少压差并提高阀门的能效。

D.初级和次级密封件：这些密封件可防止管路中的流体接触杆或阀体。主密封是通过对扁平模制海道与圆盘轮毂的干涉调整获得的。创建辅助密封件是因为杆直径大于杆孔的直径。

E.阀座：Bray的榫槽头柱设计可降低扭矩，并完全隔离来自车身的液体。阀座还具有模制O形圈，无需使用法兰接头。

F.阀体：两件式晶圆或接线片式使其易于组装和维护。尼龙涂层11具有出色的耐腐蚀性，默认在1“阀门上提供。8英寸，可根据要求提供更大的尺寸。聚酯涂层是10“主体的标准配置。至20英寸。
