Bebur(巴倍尔)品牌成立于2002年，在英国曼彻斯特大学、华威大学等英国几所大学的教授研发团队的支持下，一直致力于一体式电磁流量计仪表的研发、制造和服务，在2008年进入中国市场，十多年来，产品质量得到了中国广大用户的认可。

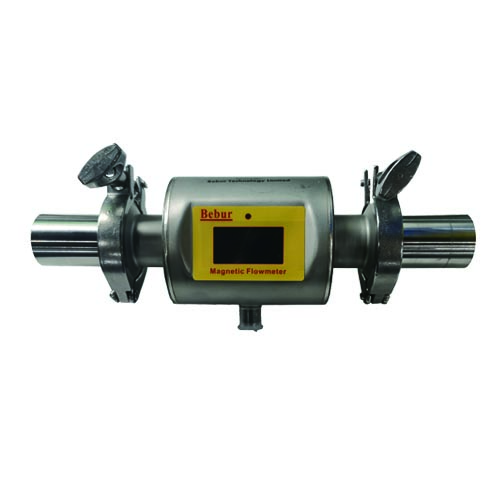

MSF8100一体式电磁流量计将传统电磁流量计的传感器和转换器集成于一体，外形小巧，安装灵活，采用红外遥控器进行操作，安装调试方便，广泛应用于各行业，以测量电导率大于2.5uS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。
不受流体密度、粘度、温度、压力、和电导率变化的影响
管道型电磁流量计对直管段要求较低
电极和衬里材料一次成型，具有良好的稳定性和可靠性
全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围宽
低 EMI 电源，适用电源电压变化范围大，抗 EMI 性能好
采用 ARM Cortex-M3 32 位处理器和 24 位 ADC 数据采集系统，运算速度快，精度高，低频矩形波励磁，且励磁频率可编程设置，提高了流量测量的稳定性，功耗低
采用 SMD 器件和表面贴装(SMT)技术，电路可靠性高
在现场可根据用户实际需要在线修改量程
高清晰度OLED 显示，中英文菜单操作，使用方便，操作简单，易学易懂
具有自检与自诊断功能
内部具有三个计算器可分别显示正向累积量、反向累积量及差值积算量
传感器采用 PEEK 衬里，管道能工作于负压状态
红外手持操作器，115KHZ 通讯速率，远距离非接触操作
具有4～20mA或RS-485(MODBUS-RTU协议)通讯功能

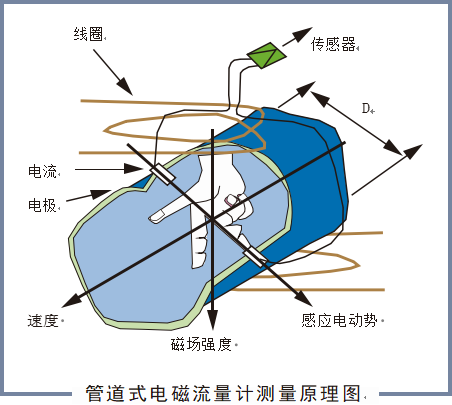

MSF8100一体式电磁流量计工作原理基于法拉第电磁感应定律。当导电物体经过磁场并以一定速度切割磁感线，在其两端就会产生感应电动势。其值与被测流体的流速成比例，因此将流量测量转换成感应电势的测量，用于测量电导率大于2.5uS/cm的导电液体体积流量。法拉第电磁感应定律：E=B·V·D·K
式中：E - 感应电势；B - 磁感应强度；V - 导电流体的运动速度；D - 电极间距；（测量管内直径）；K - 与磁场分布及轴向长度有关的系数（仪表系数）；其中：B、D 和 K 可以是固定值，也可以进行校准，从而等式简化为：E ∝ V。传感器将感应电势 E 作为流量信号，传送到转换器，经放大，变换滤波等信号处理后，用带背光的点阵式液晶显示瞬时流量和积累流量。
由MSF8100一体式电磁流量计工作原理引申三个重要概念：
（1）只能测量导电液体电导率限制条件б≥ 2.5us/cm(低电导率需使用专用仪表）如石油制品、有机溶剂等不导电液体。不能测量非导电液体,如气体、蒸汽、油类以及含有大量气泡的液体。
（2）必须存在磁场：励磁电流流经测量管上下励磁线圈产生磁场。励磁线圈断路，流量计不工作，励磁电流稳定性直接影响仪表测量。测量管必须为非导磁材料，保证磁场穿过导管（测量管一般采用不导磁的不锈钢材质或非金属管材）
（3）实际测量值为流体流速：电磁流量计实际是测量介质的流速（它是速度流量计）；测量介质的体积流量。
被测介质：导电液体（电导率大于2.5uS/cm）
流量计内衬：聚醚醚酮（PEEK）衬里
流量计口径：DN6～DN50
压力：-0.1MPa～6.3MPa
电极材质：316L
本体材质：304、316L
电气连接：M12-4芯连接器
管道接口：默认为英制外螺纹，其它接口可按定制
精度等级：±0.3%FS
对应重复性：≤0.1%
输出信号：4～20mA（负载500Ω）
量程比：1：150
供电电源：18～30VDC
功耗：＜5W
环境温度：-10℃～+60℃
储存温度：-25℃～+85℃
相对湿度：5%～95%
防护等级：IP65/IP67
DN6：6～900L/h（0.1L/min～15L/min）
DN10：15～2250L/h（0.25L/min～37.5L/min）
DN15：40～6000L/h（0.7L/min～100L/min）
DN20：60～9000L/h （1.0L/min～150L/min）
DN25：100～15000L/h（1.7L/min～250L/min）
DN32：150～22500L/h（2.5L/min～375L/min）
DN40：250～37500L/h（4.2L/min～625L/min）
DN50：400～60000L/h（6.7L/min～1000L/min）
